КРАТКАЯ ТЕХНИЧЕСКАЯ СПРАВКА
о продукте,
заявляемом на Республиканский профессиональный конкурс
«ЛУЧШИЙ СТРОИТЕЛЬНЫЙ ПРОДУКТ ГОДА – 2021»
1. Компания, предоставившая продукт на конкурс
Открытое акционерное общество «Могилевский металлургический завод»
(ОАО «ММЗ»)
2. Полное название продукта, с указанием марки

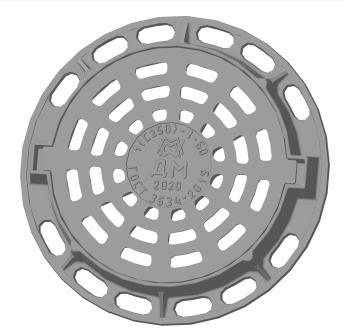

Дождеприемник круглый магистральный (Дождеприемник ДМ1 (С250)-1-60 чертеж 1Т-5229.00 ГОСТ 3634-2019) (далее -дождеприемник).
3. Область применения, назначение продукта
Область применения дождеприемников – для установки на ливнесточные колодцы городских автомобильных дорог с повышенной интенсивностью движения.
4. Физико-механические характеристики продукта
|
Наименование показателей |
Требования
ГОСТ 3634-2019 |
Фактическое значение |
|
1 Качество поверхности отливки: |
п. 5.1.2 ГОСТ 3634,
п.1.1-1.5 ГОСТ 26358.
Отсутствие дефектов, снижающих прочность |
Отсутствуют |
|
- раковины, не более |
п. 5.1.2
- Ø 10 мм;
-глубина 3 мм;
- 5 % поверхности отливки |
Соответствуют |
|
- трещины |
п. 5.1.2
Не допускаются |
Отсутствуют |
|
- шлаковые включения, не более |
п. 5.1.2
10 % общей площади поверхности |
Соответствует |
|
2 Размеры отливки
(решетка), мм |
п. 5.1.3
Ø645+2
34±1,0
88±1,4 |
Ø647
35
89,2 |
|
3 Размеры отливки
(корпус), мм |
п. 5.1.3
Ø651-2
35±1,1
Ø850±2,5
100±1,4 |
Ø651
35,4
Ø851
100,8 |
|
Наименование показателей |
Требования
ГОСТ 3634-2019 |
Фактическое значение |
|
4 Площадь живого сечения пазов решетки |
п. 4.2
Таблица 2
Не менее 0,075 м2 |
0,077 м2 |
|
5 Глубина установки решетки в корпусе, мм, не менее |
п. 4.1
Таблица 1
35 |
35,2 |
|
6 Наличие зазора между решеткой и корпусом по периметру, мм, не более |
п. 5.1.6
3 мм на сторону |
2,6 |
|
7 Прилегание решетки к корпусу
(плоскостность решетки), мм, не более |
п. 5.1.10
2 |
2 |
|
8 Маркировка |
п. 5.4.1
В соответствии
с КД 1Т-5229.00
и ГОСТ 3634-2019 |
Соответствует |
|
9 Упаковка |
п. 5.5
В соответствии
с КД 8Т-5314.00.00 |
Соответствует |
|
10 Номинальная нагрузка, кН |
Таблица 1
250 |
250 |
5. Дополнительная информация:
- Особенности и преимущества продукта, потребительские свойства, преимущества по сравнению с аналогами на рынке:
Дождеприемник круглый магистральный ДМ1(С250)-1-60 с равной шириной опорной части корпуса по контуру изготавливается в соответствии с ГОСТ 3634-2019 из серого чугуна марки не ниже СЧ20 по ГОСТ 1412-85. Дождеприемник обладает высокой прочностью и используется для сбора атмосферных осадков и сточных вод с обочин дорог. Для обеспечения устойчивости и бесшумности эксплуатирования при наезде транспорта используется эластичная прокладка. В решетке выполнены два ушка для фиксации положения решетки в корпусе.
По сравнению с другими аналогичными дождеприемниками в комплект данного дождеприемника входят решетка и корпус с уменьшенной массой.
|
Тип |
Номинальная нагрузка, кН |
Комплектность |
Масса, кг |
Размеры, мм |
|
ДМ1 (С250)-1-60
облегченный |
250 |
Комплект: |
103,5 |
|
|
|
Решетка |
62,5 |
Ø645 |
88 |
|
Корпус |
41 |
Ø850 |
100 |
- Действующие сертификаты на данный вид продукции:
В соответствии с письмом № 07-03-04/1059 от 25.02.2021г. «О подтверждении соответствия продукции» от РУП «Стройтехнорм» дождеприемники ливнесточных колодцев, изготавливаемые в соответствии с ГОСТ 3634-2019 не подлежат обязательному подтверждению соответствия требованиям технического регламента ТР 2009/013/BY «Здания и сооружения, строительные материалы и изделия. Безопасность».
7. Логотип предприятия
Предприятие имеет зарегистрированный в Республике Беларусь товарный знак – свидетельство № 64165, также товарный знак предприятия зарегистрирован в международной системе в странах ЕС, Республике Молдова, Российской Федерации, Сербии, Швейцарии, Украине – регистрационный номер 1412586.
